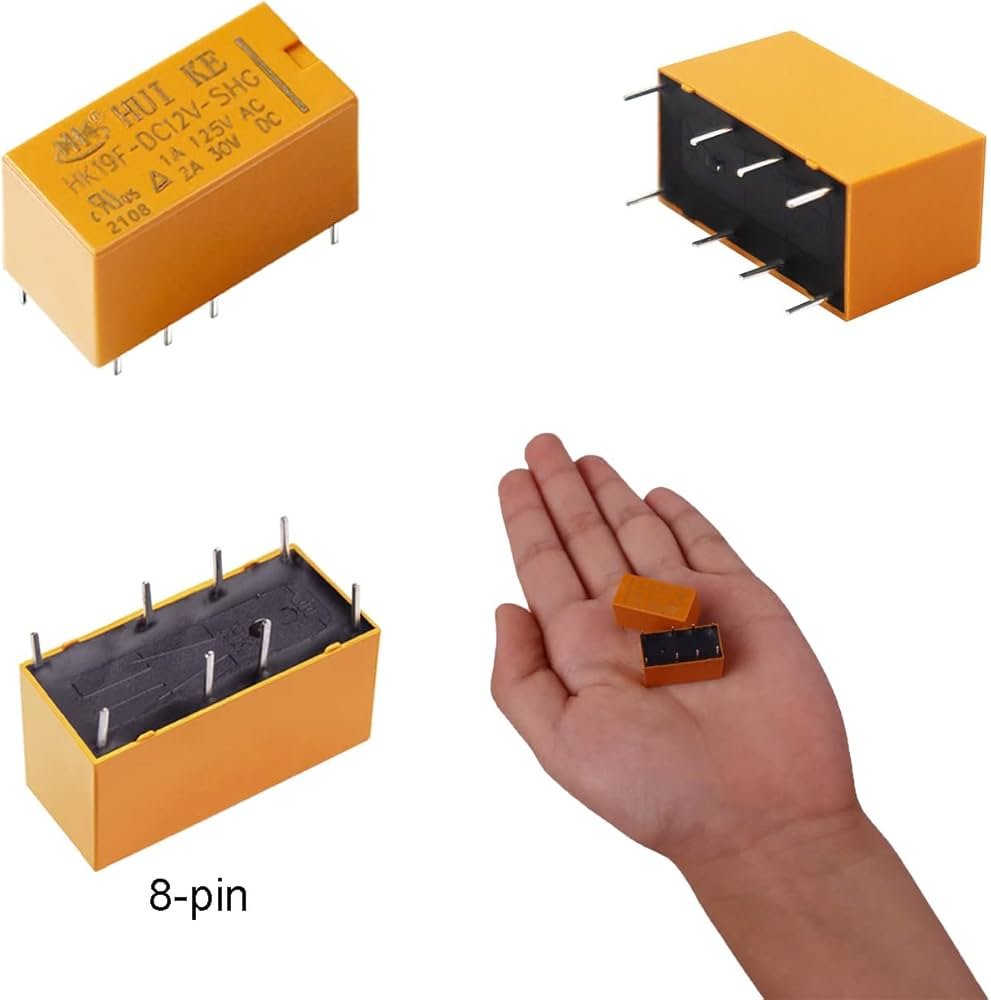

DC 12V Coil 8 Pin 2NO 2NC Mini PCB
رلي DC 12V هو جهاز كهربائي يُستخدم للتحكم في الدوائر الكهربائية. يُعتبر هذا النوع من الريلايات شائعًا في التطبيقات الإلكترونية. إليك شرحًا مفصلاً حول وظائفه ومكوناته:
المكونات الرئيسية:
- الملف (Coil):
- يعمل على تشغيل الريلاي عندما يتم توصيله بجهد 12 فولت DC.
- بمجرد تمرير التيار عبر الملف، يتم إنشاء مجال مغناطيسي يعمل على تحريك الأذرع الميكانيكية.
- الأذرع (Contacts):
- 2NO (Normally Open): هذه الأذرع تكون مفتوحة في الحالة العادية وتغلق عندما يتم تشغيل الريلاي. تُستخدم لتوصيل الدائرة.
- 2NC (Normally Closed): هذه الأذرع تكون مغلقة في الحالة العادية وتفتح عند تشغيل الريلاي. تُستخدم لفصل الدائرة.
- الأطراف (Pins):
- يحتوي الريلاي على 8 أطراف: 4 للأذرع و4 للملف. يجب توصيلها بشكل صحيح حسب المخطط الكهربائي.
الاستخدامات:
- تبديل الدوائر: يمكن استخدام الريلاي للتحكم في تشغيل أو إيقاف الأجهزة الكهربائية مثل المصابيح والمحركات.
- التحكم في الحمل: يمكن استخدامه لتحمل تيارات أعلى من تلك التي يمكن أن يتحملها المفتاح التقليدي.
- التحكم عن بعد: يُستخدم في أنظمة التحكم عن بعد لتشغيل الأجهزة من مسافة.
كيفية التوصيل:
- توصيل الملف: قم بتوصيل طرفي الملف بمصدر الطاقة DC 12V.
- توصيل الأذرع: قم بتوصيل الأحمال على الأطراف المناسبة (NO أو NC) حسب الحاجة.
- تأكد من التوصيلات: تحقق من جميع التوصيلات قبل تشغيل الدائرة.
نصائح:
- تأكد من أن التيار والجهد في حدود مواصفات الريلاي.
- استخدم مقاومات أو دوائر حماية إذا كانت الأحمال تتطلب ذلك.
بهذه الطريقة، يمكنك استخدام ريلاي DC 12V Coil 8 Pin 2NO 2NC Mini PCB في مشاريعك الكهربائية والإلكترونية.
