4-Channel 5V Relay Module for Arduino with Optocoupler

مقدمة

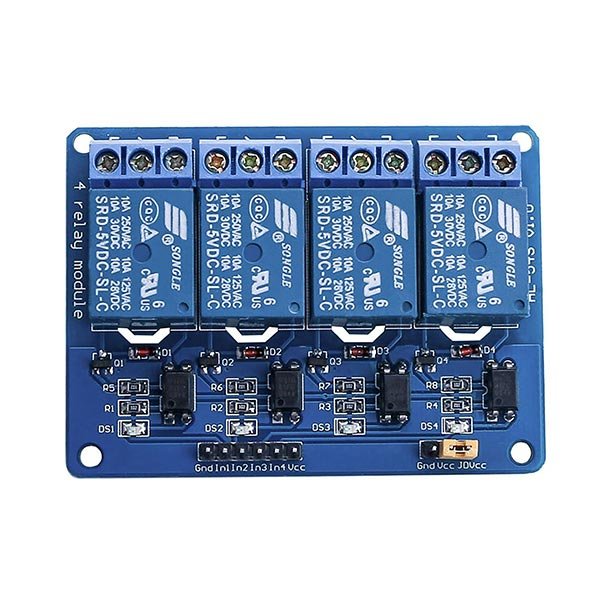

تعتبر وحدات الريليه من العناصر الأساسية في مشاريع التحكم الكهربائية. وحدة الريليه ذات الأربع قنوات التي تعمل بجهد 5 فولت وتحتوي على أوبتوكوبلر تتيح لك التحكم في الأجهزة الكهربائية المختلفة باستخدام لوحة Arduino.

المكونات الرئيسية

1. الريليه: أربع ريليه تعمل بجهد 5 فولت. كل ريليه يمكنها التحكم في جهاز كهربائي منفصل.
2. الأوبتوكوبلر: يفصل الدائرة الكهربائية عن الدائرة المنطقية، مما يحمي Arduino من الفولتية العالية.
3. الموصلات: موصلات للدخل (التحكم) والمخرج (الأجهزة).

المخطط الوظيفي

• المدخلات: يمكن توصيل الدخل (التحكم) لكل ريليه إلى مخرجات Arduino.
• المخرجات: تتصل الأجهزة الكهربائية بالريليه، حيث يعمل كل ريليه كقاطع كهربائي.

كيفية التوصيل

1. التوصيل بالـ Arduino:
   • وصل دبابيس التحكم (IN1، IN2، IN3، IN4) إلى دبابيس رقمية في Arduino.
   • وصل الدبوس GND في الوحدة إلى GND في Arduino.
   • وصل دبوس VCC إلى 5V في Arduino.
2. توصيل الأجهزة:
   • قم بتوصيل الأجهزة الكهربائية بالمخارج المخصصة في الريليه، مع مراعاة توصيل الأسلاك بشكل صحيح لضمان الأمان.

ملاحظات

• تأكد من قراءة مواصفات الأجهزة التي تنوي التحكم بها، والتأكد من أن الريليه يمكنه التعامل مع الفولتية والتيار المطلوبين.
• تحقق من توصيلات الأسلاك قبل تشغيل النظام لتفادي حدوث أي قصور كهربائي.

الخاتمة

وحدة الريليه ذات الأربع قنوات مع الأوبتوكوبلر تعد خيارًا ممتازًا لمشاريع التحكم في الأجهزة الكهربائية باستخدام Arduino. بإتباع الخطوات المذكورة أعلاه، يمكنك بناء نظام تحكم موثوق وآمن
